含银锡与镀银铜都可能检出银，但检测读数的含义不同。均匀含银锡合金的银质量分数，在确认取样代表性和重量口径后可以折算银量；镀银铜的表面单点银百分数，不能直接乘整批重量。回收评估应先分类和初检，再判断是否需要第三方分析，最后按银、锡、铜各自的质量及约定条件计价。镀银料并非一律需要熔样。

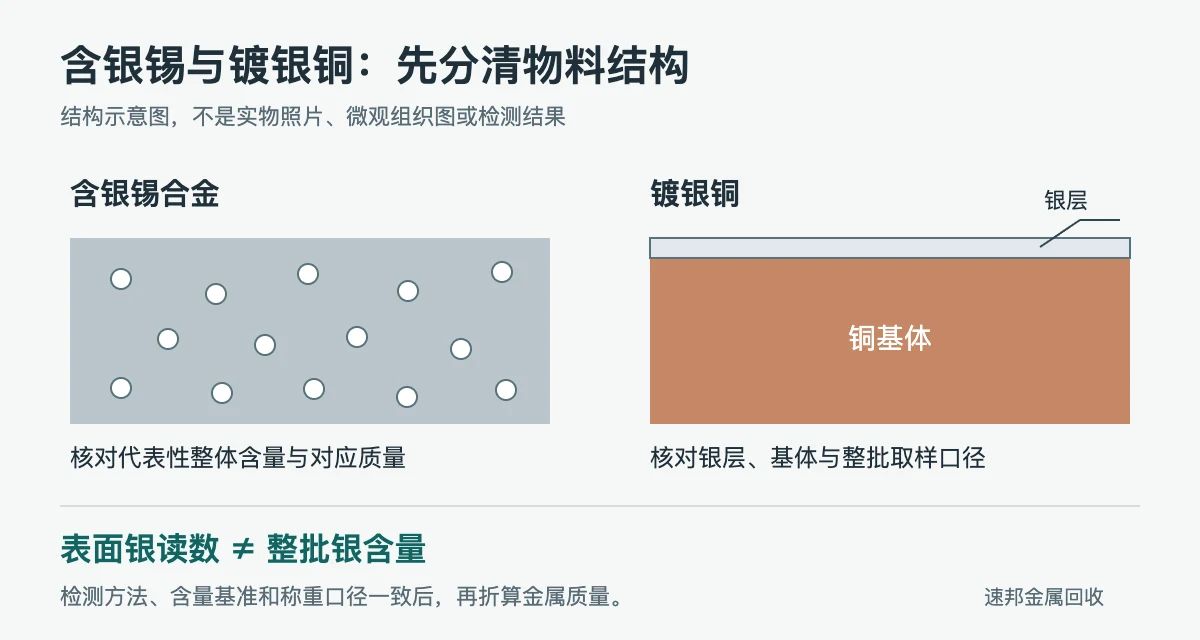

先区分银在合金里，还是在表面
含银锡条、锡块、焊锡丝和部分焊料边角料，银可能是合金组成的一部分。原材料牌号和包装标识可以提供线索，但不同炉次、生产余料与混入料仍需分别核对，不能只凭标签认定整批实际含量。有铅、无铅和含银锡料的分类，可参阅含银锡料与有铅、无铅锡材区分。
镀银铜通常是铜基体外覆银层。银层厚度、覆盖面积及磨损程度会影响总银量；相同重量的铜件，尺寸、形状和镀层不同，含银量也可能不同。锡膏、锡渣与混合碎料还可能含有助焊剂、氧化物、水分及其他非金属部分，应与较洁净的金属合金分开评估。
手持XRF的局限：测点结果不等于整批结果
速邦金属回收可随车携带手持XRF光谱仪做现场初步检测，辅助判断材质成分。XRF通过测量受激发后的元素荧光信号进行分析，能帮助判断测点附近的银、锡、铜等成分；一次读数是否能代表整体，取决于物料结构、方法适用性和取样情况。
- 镀层与块体不同。普通合金模式通常针对相应的块体合金模型，不应把“银层加铜基体”的读数直接解释为整件银质量分数。表面测到较高银比例，并不说明整件铜料含有相同比例的银。
- 没有统一的分析深度。有效分析深度随元素、基体和射线能量等变化。氧化、污染、曲面、薄小件形状，以及测量模式、校准和测点位置，都会影响结果。
- 多点测量不等于整批化验。多测几件、多个位置有助发现差异；把不同表面银读数简单平均，仍不能替代适配镀层的方法或代表性取样。
- 百分数的分母要问清。某些合金分析结果会对所测元素进行归一化，未必计入水分、助焊剂和全部非金属质量。各项相加接近100%，不代表它就是原锡膏或锡渣的整体组成。
表面处理要与检测目的匹配：判断铜基体时，可以由专业人员按方法要求制备合适测面；评估银层时，则要保留银层信息。不能先把镀层磨掉，再用基体结果判断原件有没有银。
为什么镀层料可能需要熔样？哪些情况可以不熔？
镀层料的难点是银在表面、铜在内部，局部读数未必反映整体组成。适用时，专业熔融均化制样可以把银层与铜基体纳入同一分析对象，再取具有代表性的试样检测；目的在于评估整体组成，而不是让表面读数“更好看”。混合规格、镀层磨损明显、结构复杂或测点差异较大的料，往往需要进一步评估第三方制样与分析路线。
并不是所有镀银料都必须熔样。对于规格一致、覆盖面积可确定的镀银件，经校准且适配该层结构的XRF镀层方法，可以测镀层厚度或面密度。估算整批银量还要核对覆盖面积、层组成及批次代表性；由厚度换算质量，还需适用的密度。Thermo Fisher和Hitachi的镀层分析资料介绍了这类方法，见文末参考资料。
熔融也不自动保证均匀或银全部进入金属相。采用这一路线时，要记录原样质量、所得金属相、残渣及损失，并评估银的分配。只分析熔出的金属样，得到的是该金属相的含量，不能直接乘原废料重量当作原批次总银量。专业机构还可根据物料选择经验证的其他制样与元素分析方法；是否采用熔样，应结合检测目的、物料与双方约定确定。
含银量怎样折算：先统一净重和含量基准
检测报告中的wt%是质量百分数。银量的基本关系是“对应物料质量乘银质量分数”。湿基含量对应湿基净重，干基含量对应干基净重，金属相含量对应金属相质量。包装应扣除；水分和非金属是否另行扣除，要与含量分母一致，避免重复扣减。
银量（g） = 净重（kg） × 含银质量百分数 ÷ 100 × 1000。例如报告写3.0%，公式中填入3.0；若直接使用质量分数0.030，就不再除以100。
- 含银锡合金算例：假设100kg均匀金属合金，经适配检测确认代表整批的银质量分数为3.0%，则银量为100 × 3.0 ÷ 100 × 1000 = 3000g，即3kg。
- 镀银铜算例：假设100kg镀银铜，代表性取样和适配方法确认整批银质量分数为0.20%，则银量为100 × 0.20 ÷ 100 × 1000 = 200g。这里的0.20%是整批含量，不是普通合金模式的表面读数。
上述数字仅为假设计算示例，不是品类典型含量、实际成交案例或今日报价。不同批次的重量与含量应分别核算后汇总，不能将不同重量批次的百分数直接做简单平均。
银、锡、铜分别计价，避免同一质量算两次
总含银量是物料中的银质量；可回收银量是特定工艺条件下能够回收的部分；应付银量是结算约定计付的部分，三者并不相同。锡和铜基体也有价值，应逐种金属确认含量与质量，而不是将整批重量先全部按铜计价，再叠加同一批银的价值。
一种便于核账的约定计价结构是：
结算额 = 银质量 × 银基准价 × 银计价系数 + 锡质量 × 锡基准价 × 锡计价系数 + 铜质量 × 铜基准价 × 铜计价系数 - 另计费用。
银若用g，银价就用元/g；锡、铜若用kg，价格就用元/kg。各金属质量由对应含量分别确定，不能都取整批净重；计价系数和另计费用按双方约定填写。这是计价结构的说明，并非每种物料都适用同一系数或费用。
- 核对基准价的来源、日期或时点、单位、含税口径及税费承担。大盘金属价是参考基准，不等于该批废料的直接回收单价。
- 确认含量是暂定初检值，还是约定方法的最终检测值，以及报告对应湿基、干基或金属相。
- 列清各金属计价系数、检测、制样、运输等费用及损耗处理方式。已经包含在系数中的同一项损耗或费用，不再换名称重复扣减。
- 商定取样、留样、复检及最终结算时间。若采用另一种整批议价方式，也要说明其与检测含量、重量和费用的关系。
看货、取样和留样需要准备哪些资料
先整理物料来源、工艺、批次、规格、预计重量、包装照片与已有检测资料，按含银锡合金、镀银铜、锡膏及锡渣等形态分别存放。取样方案应覆盖批次中的不同包装、位置和规格，不能只挑表面干净或银读数高的件；样本数量与缩分方式应根据物料差异确定。LBMA的取样资料强调，代表性需要贯穿初级取样、缩分与最终分析试样，不能仅靠样本重量判断。
双方可约定记录批次、取样位置、样品编号、重量、检测模式与原始结果，形成检测样和封存复检样，注明封签、保管人及保存期限。复检前先约定机构、方法、报告基准、允许差异与争议处理方式。结果不一致时，先核对是否同批、同样和同一含量口径，再比较检测方法。专业熔样与实验室制样交由具备相应条件的人员或机构进行。
常见问题
问：表面检出银，整批就能按同一含银率计价吗？
答：不能。表面读数首先对应测点及其检测模型，镀银层与铜基体是分层结构。整批银量需要代表性取样和适配方法确认；多点初检有助发现差异，但不能把普通合金模式的银百分数直接乘整批重量。
问：镀银铜是不是必须全部熔掉才能检测？
答：不是。规格、覆盖面积和层组成明确时，适配且经校准的镀层分析方法可以结合批次代表性评估银量。复杂混料或表面结果难以代表整体时，再评估专业制样与分析，熔样只是可能采用的路线之一。
问：两次XRF银读数不同，就说明仪器有问题吗？
答：未必。镀层厚度、磨损、污染、形状、测点、模式与校准都可能影响读数。应先核对测量条件和物料是否一致；需要整批结算数据时，再确认取样与检测方法，而不是简单取两次结果的平均值。
问：算出200g银，就一定按200g纯银价付款吗？
答：不一定。200g首先是计算口径下的总银量，应付金额还与约定计价系数、锡铜价值和另计费用有关。先核对净重、含量、价格基准及扣费规则，再算结算额；同一项损耗或费用不应重复扣减。
江浙沪工厂物料看货与预约
速邦金属回收面向江苏、浙江、上海工厂沟通含银锡料、镀银铜及相关金属物料的分类看货。常州武进区、新北区、天宁区、钟楼区、经开区、金坛区、溧阳市客户，可先提供料型、批次、重量和存放照片，再安排预约。现场手持XRF用于初步辅助判断；需要第三方分析时，检测与结算方案在交接前沟通。
查看锡料焊料回收服务、镀金镀银废料及银触点回收服务。官网公示唯一电话：17551900090，微信同号；官网：www.czsubang.com。
技术参考资料
以下资料分别用于说明镀层XRF方法、均匀样品质量分数折算和代表性取样原则；本文计算示例为自拟。
